기본 원리
기초 정보
전자기 회로의 상사성
물리 법칙
리니어 모터의 원리
리니어 모터의 종류
리니어 동기 모터 (LSM)
양산형 리니어 동기모터의 종류
기초 정보
에너지 변환 ( 전기↔기계 ) 시스템
변환 시스템의 손실
1
동손 : 권선저항에 의해 생기는 손실 (i²R)
2
철손 : 철심내부의 손실 (히스테리시스 + 와류손)
3
기계손 : 마찰 및 풍손
4
표류부하손

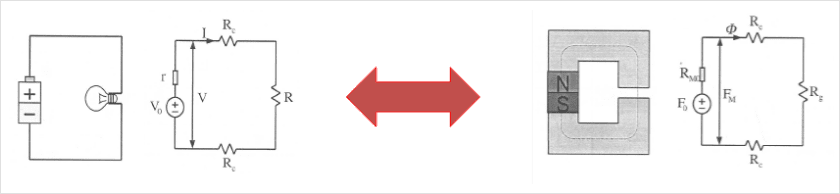

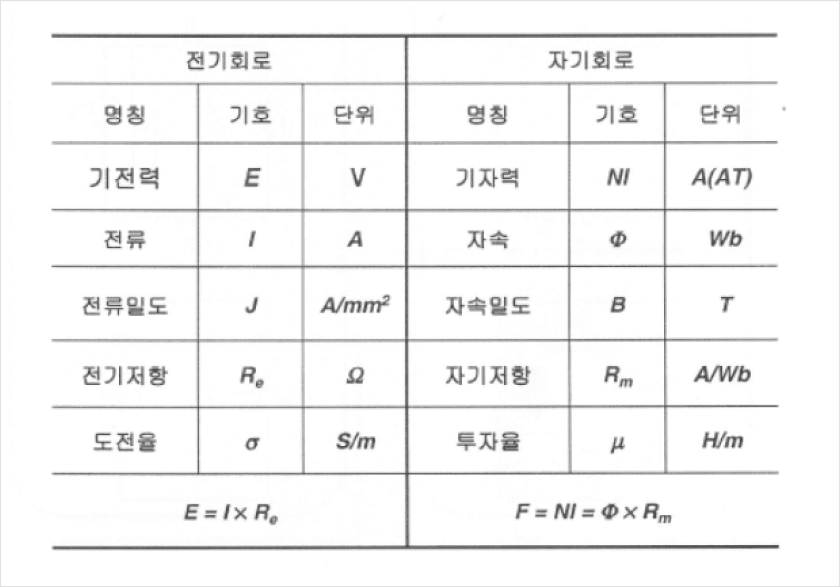

전자기 회로의 상사성
물리 법칙

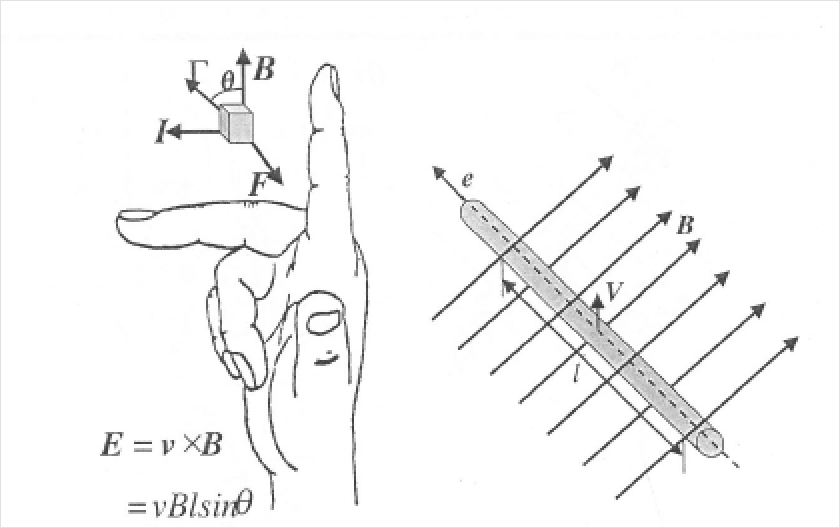

플레밍의 오른손 법칙
일정 자계(B) 안에서 이동하는 권선 (자계에 수직 방향으로 )에는 기전력이 유기 된다.
플레밍의 왼손 법칙
일정 자계(B) 안의 도선에 전류가 흐르면 도선을 움직이려는 힘이 발생 됨.
리니어 모터의 원리
형태

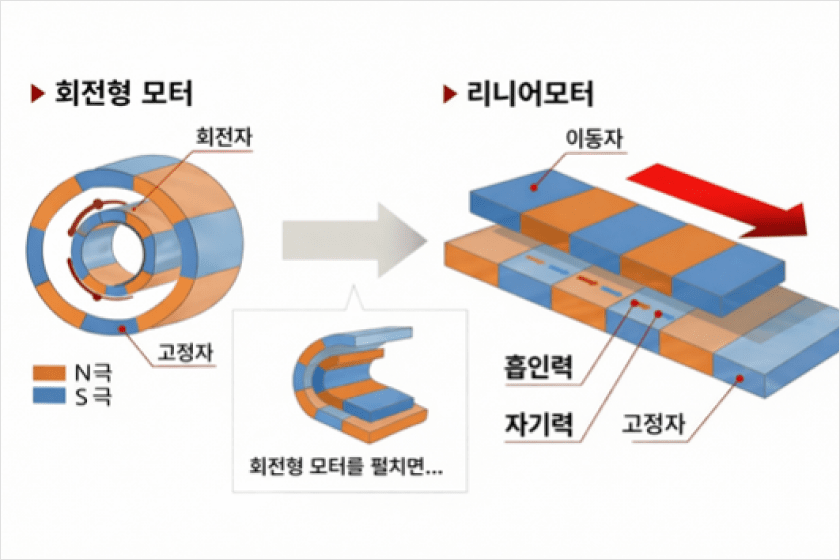

일반 회전형 모터를 축 방향으로 잘라서 펼쳐 놓은 형태
구동원리
일반 모터가 회전형의 운동력을 발생시키는 것에 비해 직선방향으로 미는 힘인 추력을
발생시키는 점이 다르나 그 구동원리는 근본적으로 같다
발생시키는 점이 다르나 그 구동원리는 근본적으로 같다
리니어 모터의 종류
리니어 동기 모터 (LSM)
기계적인 움직임이 磁場(Magnetic Field)의 움직임에 同期 되는
리니어모터를 리니어 동기모터(LSM) 이라 한다.
리니어모터를 리니어 동기모터(LSM) 이라 한다.
양산형 리니어 동기모터의 종류
| 종류 | Coreless Type | Iron Core Type |
|---|---|---|
| 구조 |
- 이동자 : 등간격 코일 배열 & 에폭시 몰딩
- 고정자 : 등 간격의 영구자석과 Iron |
- 이동자 : Iron소재의 슬롯에 코일 삽입 후 에폭시 몰딩
- 고정자 : 등 간격의 영구자석과 Iron 플레이트로 구성 |
| 특징 |
- 저추력 밀도 (저/중용량급) - Smooth 동작 ( 등속성 우수) - 자기적 흡인력 없음 - 냉각 성능 필요 |
- 대추력 밀도 (중/대용량급) - 공간 효율성 증대 - 자기적 흡인력 존재 → 최소화 대책 필요 |
